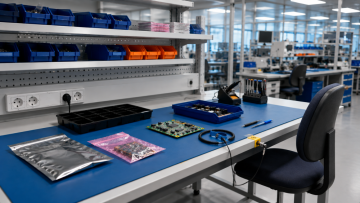

Jak vybrat ESD obal pro elektronické součástky?

Sáčky, pěny, boxy, přepravky, zásobníky, fólie… ESD obalů existuje celá řada a při pohledu do katalogu může být docela těžké poznat, který z nich je pro konkrétní součástku ten správný.

My bychom ale nezačínali výběrem sáčku nebo materiálu. Mnohem důležitější je nejdřív vědět, co přesně balíte, jak s výrobkem budete manipulovat a kam bude dál putovat, protože jinou ochranu potřebuje součástka, která se pohybuje jen mezi dvěma pracovišti v EPA, a jinou ta, kterou zabalíte, uložíte do skladu a pošlete zákazníkovi.

Nejdřív si ujasněte, co vlastně balíte

ESD obal má chránit elektrostaticky citlivý výrobek, tedy ESDS (Electrostatic Discharge Sensitive) položku, a jeho volba by proto měla vycházet z konkrétního výrobku i procesu, ve kterém se používá.

Může jít o jednotlivou elektronickou součástku, PCB, modul nebo hotové zařízení, přičemž roli hraje nejen citlivost výrobku, ale také jeho velikost, tvar, způsob manipulace nebo třeba to, zda bude uložen jednotlivě, nebo spolu s dalšími kusy.

Právě proto univerzální „ESD obal na elektroniku“ vlastně neexistuje.

Zůstane výrobek v EPA, nebo chráněný prostor opustí?

Tohle je při výběru jedna z nejdůležitějších otázek.

Uvnitř EPA – Electrostatic Protected Area jsou elektrostatická rizika řízena jako součást ESD Control Programu, takže máte pod kontrolou například uzemnění osob, pracovní povrchy a další prvky ochrany. Pro obaly používané uvnitř EPA je důležitá nízká schopnost generovat náboj a odpovídající disipativní nebo vodivé vlastnosti tam, kde přicházejí do přímého kontaktu s ESDS položkou.

Jakmile ale výrobek chráněný prostor opustí, přestáváte mít okolní podmínky plně pod kontrolou. Zásilka projde skladem, expedicí, dopravou a nakonec se dostane k zákazníkovi, přičemž už nevíte, kdo s ní bude manipulovat, na jaký povrch ji položí ani jaké elektrostatické prostředí ji cestou čeká.

Při přepravě nechráněné ESDS položky mimo EPA je proto potřeba řešit také ochranu proti elektrostatickému výboji – discharge shielding.

Jinými slovy: obal, který je vhodný pro mezioperační manipulaci uvnitř EPA, nemusí být automaticky vhodný pro expedici stejného výrobku zákazníkovi.

Sáček není jediná možnost

Když se řekne ESD obal, většina lidí si nejspíš představí sáček, v praxi ale může být vhodnějším řešením také přepravka, box, plato, zásobník, pěnová výplň, fólie nebo třeba vratný přepravní systém.

[PRODUKTOVÝ ODKAZ: ESD obaly]

Při výběru navíc není dobré posuzovat jednotlivé části balení úplně odděleně, protože citlivý výrobek může být sice uložený ve správném obalu, ale současně přijít do kontaktu s nevhodnou výplní nebo jiným materiálem, který do procesu přinese nové elektrostatické riziko.

Dává proto větší smysl přemýšlet o celé obalové sestavě a celém způsobu manipulace, ne jen o jednom sáčku.

A co označení antistatický, disipativní, vodivý nebo stínící?

Právě tady bývá výběr trochu nepřehledný, protože jednotlivé pojmy neoznačují několik zaměnitelných druhů ESD obalů, ale různé vlastnosti materiálu nebo celé obalové konstrukce.

Například nízká schopnost generovat náboj není totéž jako schopnost obalu chránit obsah před elektrostatickým výbojem zvenčí a ani vodivý materiál není automaticky stínící.

[INTERNÍ ODKAZ: Antistatický, disipativní, vodivý nebo stínící? Jaký je rozdíl u ESD obalů]

Požadované vlastnosti ochranných obalů pro ESDS zařízení a související zkušební metody řeší IEC 61340-5-3:2022.

Jak tedy při výběru postupovat?

Než otevřete katalog, zkuste si odpovědět na čtyři otázky:

Co balíme? Jak citlivý výrobek chráníme? Kde se s ním bude manipulovat? A opustí během skladování nebo přepravy EPA?

Jakmile tyhle informace znáte, dává mnohem větší smysl řešit konkrétní materiál, konstrukci a technické vlastnosti obalu, protože už nehledáte prostě „nějaký ESD sáček“, ale řešení pro konkrétní situaci.

A samozřejmě platí, že samotné označení ESD, antistatic nebo conductive v názvu produktu není náhradou za technickou specifikaci.

Často se ptáte

Je jeden typ ESD obalu vhodný pro všechny elektronické součástky?

Ne. Vhodné řešení závisí na konkrétní ESDS položce, způsobu manipulace, prostředí a požadované úrovni ochrany.

Musím řešit jiný obal pro přepravu mimo EPA?

Ano, pokud nechráněná ESDS položka EPA opouští, je potřeba zohlednit i ochranu před elektrostatickým výbojem z okolního prostředí.

Která norma se ESD obalům věnuje?

V evropském a mezinárodním prostředí je pro ESD ochranné obaly zásadní IEC 61340-5-3:2022, která definuje požadované vlastnosti obalů pro ochranu ESDS zařízení během výroby, oprav, přepravy a skladování.
